Set předstěnové instalace, klozetu a sedátka Ideal Standard, tlačítka Sigma20, bílá/chrom
Obsahuje
předstěnový instalační prvek Geberit Duofix, se splachovací nádržkou pod omítku, k instalaci mezi boční stěny

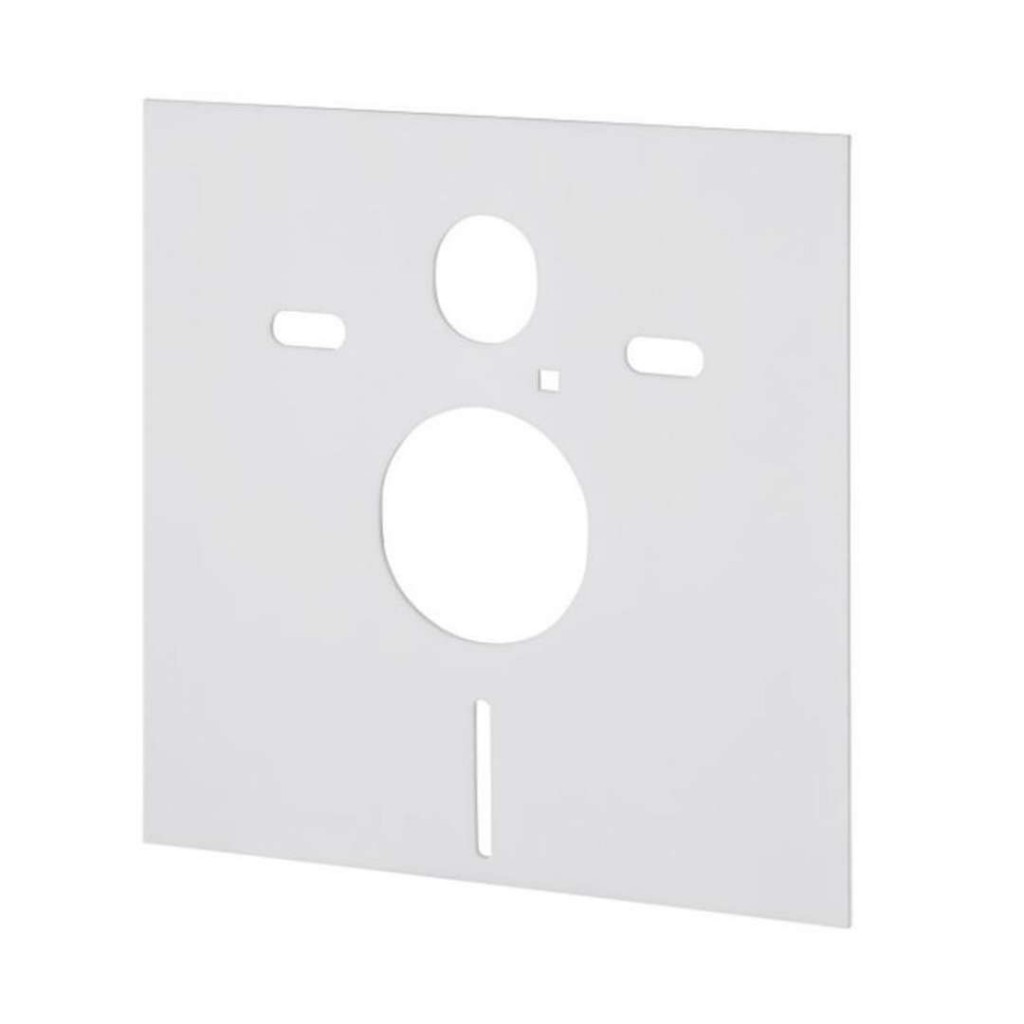

soupravu pro tlumení hluku
keramický závěsný klozet Ideal Standard Alpha

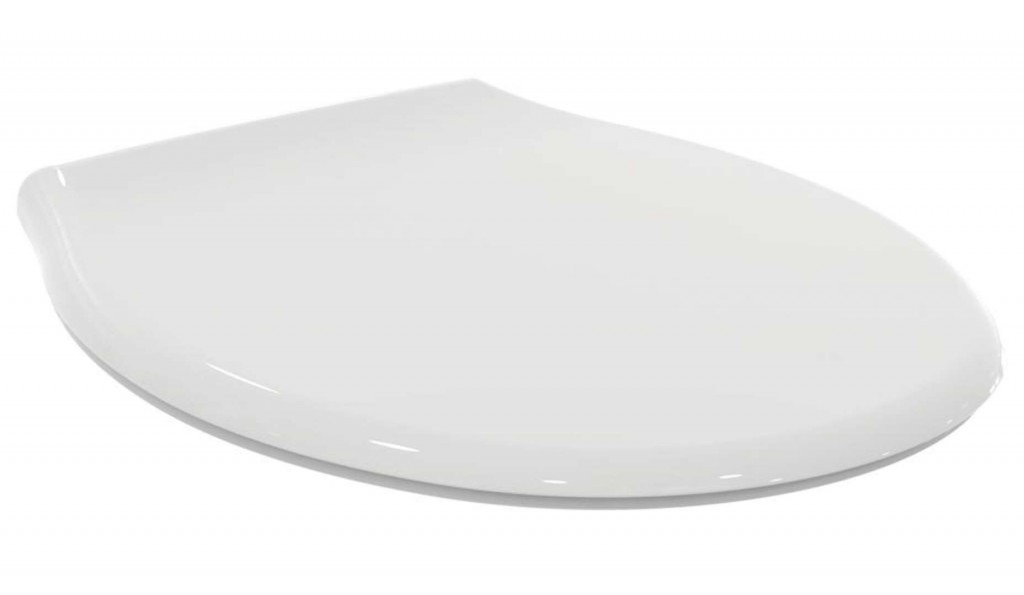

ultratenké duroplastové WC sedátko Ideal Standard
2-činné ovládací tlačítko Geberit Sigma20, barva bílá/chrom
Tento instalační set je dostupný v dalších variantách provedení ovládacího tlačítka.

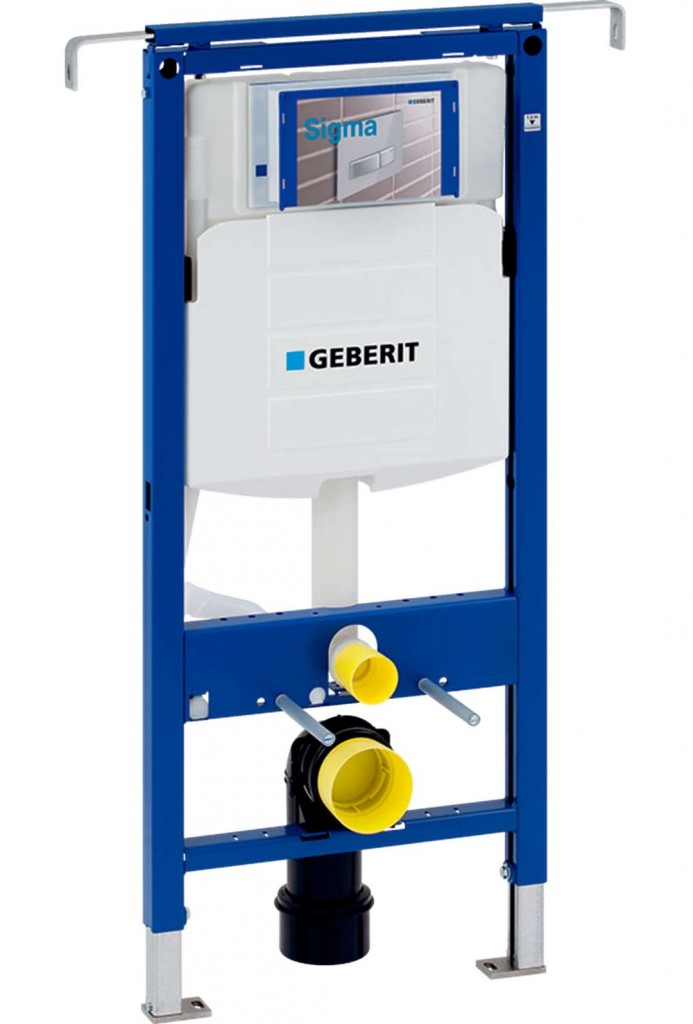

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny
Specifikace montáže
Montážní prvek pro suché procesy určený k montáži mezi dvě stěny. Jeho uchycení do stran oceníte všude tam, kde zadní stěna není dostatečně únosná, nebo kde je uchycení do bočních stěn technicky jednodušší. Ideálně se hodí např. do montovaných dřevostaveb nebo bytových jader panelových domů. Konstrukce rámu umožňuje jednoduché a spolehlivé upevnění mezi dvě stěny. Připevnit ho lze prakticky do jakéhokoliv stavebního materiálu, od panelu přes vyzdívanou (např. cihelnou, ytongovou) nebo dřevěnou stěnu až po nosník lehké sádrokartonové příčky (např. Knauf nebo Rigips).
Účel použití
pro konstrukce prováděné suchým procesem
k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
k montáži do instalačních stěn vysokých na výšku místnosti
k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
K montáži do úzkých prostor a výklenků
pro závěsná WC s připojovacími rozměry podle EN 33:2011
pro závěsná WC s vyložením do 62 cm
pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
pro tloušťky podlahy 0–20 cm
Vlastnosti
samonosný rám s nanesenou práškovou barvou
nastavitelný do šířky
rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
rám připravený pro podpěry u WC keramik s malou opěrnou plochou
podpěry pozinkované
podpěry nastavitelné 0–20 cm
podpěry s protiskluzovou úpravou
patní desky otočné
hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
upevnění připojovacího kolena zvukově izolované
splachovací nádržka pod omítku s ovládáním zepředu
splachovací nádržka pod omítku izolovaná proti orosování
u nastavení z výroby je možné okamžité dodatečné spláchnutí
montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
přívod vody vzadu nebo nahoře uprostřed
kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
kryt pro hrubou montáž pro servisní otvor s možností zkrácení
vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
s možností upevnění pro přívod elektřiny
Technické údaje
tlak při průtoku: 10-1000 kPa
maximální teplota vody: 25 °C
splachovací množství, nastavení ve výrobě: 6 a 3 l
velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
malé splachovací množství, rozsah nastavení: 3-4 l
Obsah dodávky
přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
kryt pro hrubou montáž pro servisní otvor
připojovací souprava pro WC, Ø 90 mm
připojovací koleno 90° z PE-HD, Ø 90 mm
přechodka z PE-HD, Ø 90 / 110 mm
2 ochranné zátky
2 závitové tyče M12
upevňovací materiál
Závěsný klozet Ideal Standard Alpha
rozměry: 355 x 520 mm
materiál: sanitární keramika
Rimless splachovací technologie

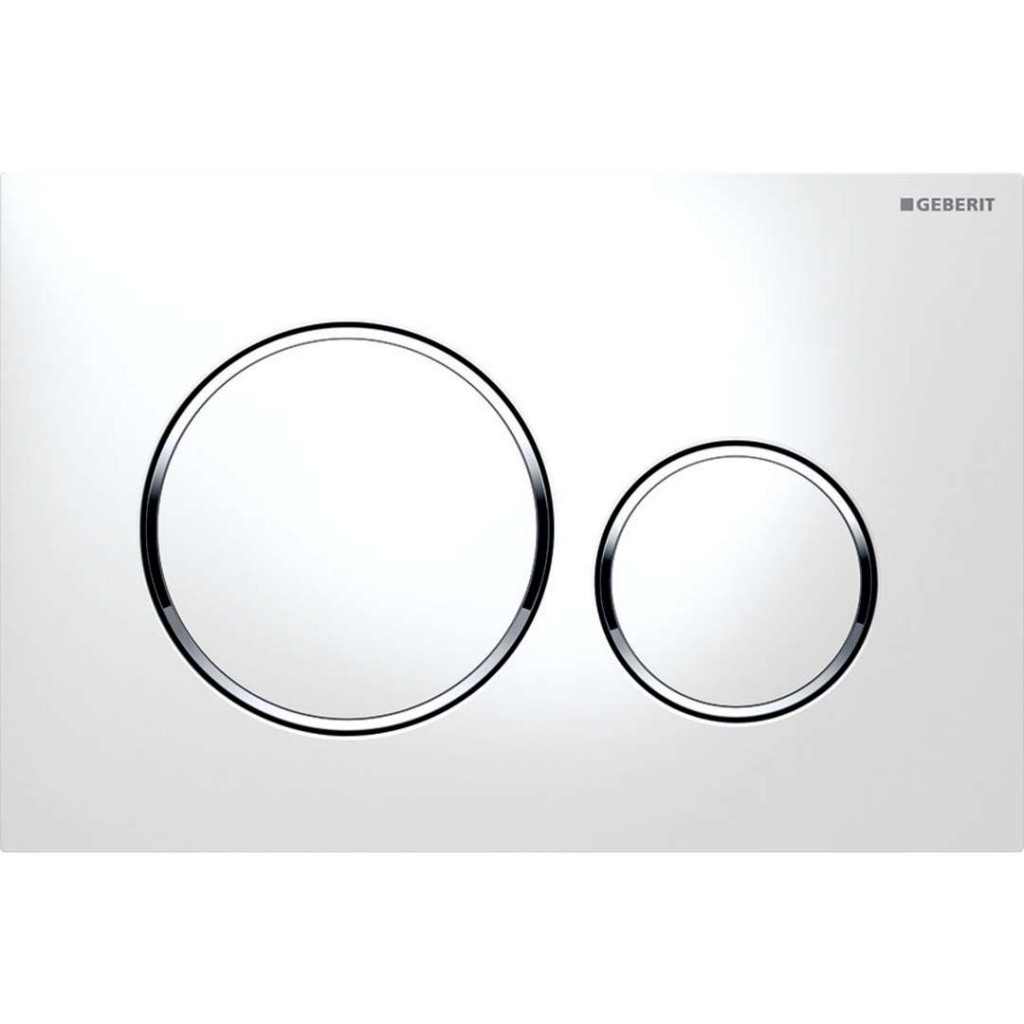

Ovládací tlačítko Sigma20, pro 2 množství splachování
rozměry: 246 x 164 mm
materiál: plast
barva provedení: bílá/chrom
k ovládání splachování u splachovacích nádržek pod omítku Geberit Sigma
upevňovací rámeček
2 stavitelné úchytky
2 tyčky tlačítka
tyčky tlačítka jsou zvukově izolované, rychlé nastavení bez nářadí EAN: 4065305004586
